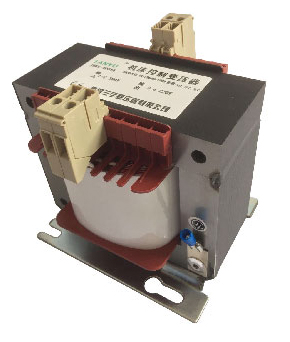

JBK6系列机床控制变压器

一、概述
　　JBK6系列机床控制变压器是基于JBK5的基础上的升级产品，采用H级绝缘，也是我公司引进德国90年代中期新型变压器系列，在国内JBK3系列机床控制变压器的基础上，经过多年来进一步吸收国外同类产品，并优选国外好的方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可以使接线密集程度提高。
　　变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接采用氩弧焊焊接工艺，形成了一个整体，简捷明了。尤其是底板一次成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大增高了接地性能的可靠性，全面提高了产品质量，该产品符合VDE0550、IEC204-1、EC439、JB5555、GB5226等有关标准。可与国外产品互换使用。
　　JBK5系列机床控制变压器适用于交流50/60HZ，输入电压不超过500V，输出额定电压不超过220V，作为各行各业的机械设备，一般电器控制电源和工作、信号灯的电源之用。

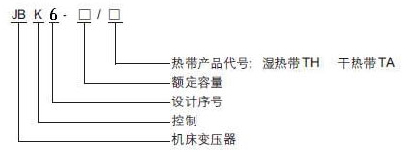

二、型号及其含义


三、外型及安装尺寸


型号 外型尺寸 安装尺寸 安装孔K或K*J Fmax 备注
Bmax Dmax Emax A C
JBK6-63 78 59 85 57±0.15 46±0.125 4.6 1.5
JBK6-100 86 86 95 64±0.15 62±0.15 4.6 1.5
JBK6-160 96 90 105 83±0.175 73±0.5 5.5 1.5
JBK6-250 96 100 105 80±0.175 83±0.175 5.8 1.5
JBK6-400 120 102 125 90±0.175 84±0.175 5.8 2
JBK6-630 150 111 150 122±0.2 90±0.175 7 2
JBK6-800 150 120 150 122±0.2 105±0.2 7 2
JBK6-1000 150 120 145 122±0.2 105±0.2 7   立式
JBK6-1000 160 195 150 130±0.2 148±0.2 7   卧式
JBK6-1600 184 220 163 145±0.2 170±0.2 7   卧式
JBK6-2500 200 250 170 170±0.2 210±0.2 7   卧式
