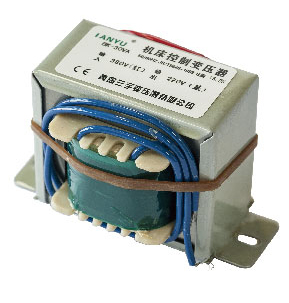

EI系列电子变压器
一、概述
1.EI系列初级为铜线绕制，次级为铜线。
2.进口阻燃材质骨架，符合欧盟RoHS指令；机插硅钢片，生产效率高。
3.变压器两次浸漆，自动烘烤，防锈防潮，外形美观。
4.变压器次级为单绕组时，可选择下表中的容量；次级为双绕组或多绕组时，容量适当减少。
5.下表容量均基于我厂0.5mm的常规EI片，基于相同尺寸的铁芯和骨架，其容量可相应增加10%左右。如：35*18的铁芯和骨架，采用0.5mm的EI片，所产变压器容量为4.0VA；若改用0.35mm的EI片，容量可增至4.5VA。
6.下表仅列明我厂常用骨架型号，更多型号骨架请来电垂询。

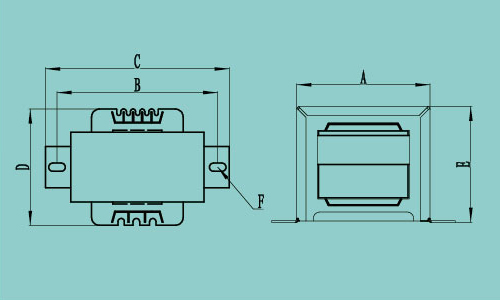

二、外型及安装尺寸


功率 骨架Bmax 铁芯尺寸(mm) 外型尺寸
长(B)*宽(D)*高(E)		 安装孔距(mm)
A		 安装螺丝
d
15VA 19x25 57x25 85x50x55 70 M4
20VA 19x30 57x30 85x55x55 75 M4
25VA 22x28 66x28 95x55x60 80 M4
30VA 22x32 66x32 95x60x60 84 M4
40VA 25x32 76.2x32 105x60x65 95 M5
50VA 25x35 76.2x35 105x65x65 95 M5
70VA 25x42 76.2x42 105x73x65 95 M5
80VA 28x40 85.8x40 110x75x75 115 M5
100VA 28x50 85.8x50 110x85x75 115 M5
