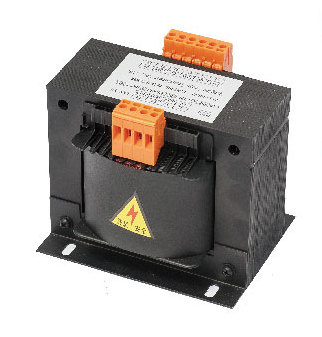

DTZ系列电梯专用变压器
一、概述
DTZ系列电梯专用变压器是我公司在JBK5机床控制变压器的基础上开发出的新一代变压器，采用低损耗硅钢片、阻燃骨架和端子、H级无氧铜线、H级绝缘漆、H级绝缘材料、变压器的硅钢片与硅钢片之间的联接、硅钢片与底板之间的联接采用数控 氩弧焊焊接工艺一次成型，采用真空压力浸漆工艺整体浸漆。具有结构紧凑，外形美观、波纹小，功耗低、控制容量大、防护等级高等特点。DTZ系列变压器的安装尺寸与JBK5系列的变压器等同。


二、适用范围

适用于交流50-60HZ，额定电压不超过1000V，输出电压为DC110V，AC110V/AC220V的电路中，主要用于电梯、商用货梯等设备中，也可用于其它行业设备中作为一般电器中需要交直流汇合电源的场合使用。


三、特点

1.产品符合IEC标准变压器与整流电源一体化、结构紧凑、外形美观
2.额定输入电压带有±5%抽头，铁芯采用气体保护氩弧焊工艺，无气隙，无噪音，损耗小；
3.端子与骨架一体化结构设计使防护等级达到IP20；


四、主要技术参数

额定输入电压 AC220V±5%，AC380V±5%
额定输出电压 DC110V AC110V AC220V
额定输出电流 2A,5A,10A,20A
额定负载输出电压 95%Un ≥ 75%
效率 ＞75%
纹波系数 ≤5%
工频耐压 铁芯 -输入间： AV2500V 1min
铁芯 -输入间： AV2500V 1min
环境温度 -5℃ - +40℃

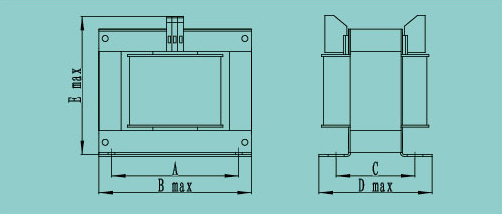

五、外型及安装尺寸


型号 Bmax Dmax Emax 安装孔距A 安装孔距C 安装孔K Fmax 备注
DTZ -630 150 110 140 122±0.5 90±0.5 7 2
DTZ -900 150 128 142 122±0.5 105±0.5 7 2
DTZ -1000 168 128 170 137±0.5 105±0.5 9x15 2 立式
DTZ -1600 168 138 170 137±0.5 118±0.5 9x15 2 立式
