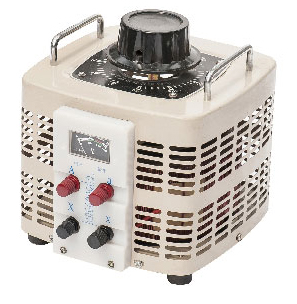

TDGC₂系列单相调压器

一、适用范围

TDGC ( 2 )系列调压器具有外形美观、波形不失真、体积小、垂量轻、效率高、使用方便、运行可靠等特点。其性能优越，可广泛用于工业。

二、主要技术参数

①调压器的基本参数按下表规定

②调压器額定（输出）容量：调压器額定

容置按下式计算：

P=m12*U2*10-3(KVA)

式中：P-调压器额定输出容量(KVA)

m-相数，单相m=1；三相m=3

I2-额定输出电流(A)

U2输出电压(V)(三相为线电压}

③调压器绝缘等级：调压器绝缘等级为A级，线圈平均温升限值为60℃。

④过负荷能力，调压器允许短时间超过额定输出电流值，但不能超过额定电流值的50%并且只能短时间过负荷。

三、主要技术特征

1.基本原理

调压器是初次级匝数比值连续可调的自耦变压器，当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，可连续地改变匝数比，从而使输出电压平滑地从零调节到大。

2.主要结构

a单元调节器：单相0.2KVA-10KVA调压器为调节器调压单元结构，一个上端具有一定宽度的磨光表面的线圈固定在工程的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩。

b单相组装结构：单相大容置调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。

c.三相组装结构：三相调压器由三相同规格的单元同轴组装而成

d.电刷结构：3KVA及以下单元调压器，采用1~2块石墨电刷和散热良好的金属架，4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端及限制其轴向位置，同时通过螵钉与主轴紧锁，当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地运行。

四、外形尺寸
