一、概述

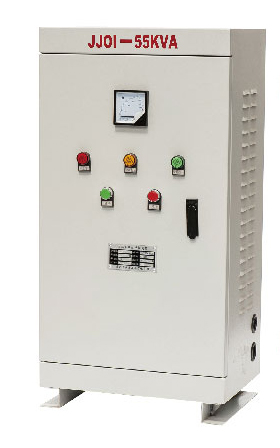

JJ01系列自耦臧压起动柜适用于交淹380V,功率300KW以下的三相鼠笼感应 电动机作为降压起动之用，该系列用自耦变压器降压的方法改善电动机对输电网络的影响。
二、主要技术参数
1.本系列产品的主要技术数据见下表：
2.本系列产品的气动性能：
a起动柜允许从冷态连续起动二次，每次起动时间为15S，间隔时间为30S; b起动柜允许一次或数次连续起动，而总的起动时间不超过表中规定，再次起动 前应使自耦变压器冷却到周围空气温度。
3.本产品起动到运行转换方式采用电流转换，当起动电流下降到15倍额定工作电 流值时，即相当于80%额定转速时，由起动转换到运行。
保护是通过电流时间转换装置强迫转换来实现的，此装置的时间整定不大于表中 规定的数值。
三、产品结构
本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或 综合保护器、中间继电器、转换开关等元件组成。对于75KW及以下的产品，采 用自动控制的方式，90KW及以上的产品，均具有手动和自动两种控制方式，由转换开关进行切换。自耦变压器备用额定电压60%及80%两种接头，出厂时一律接在 60%接头上，80%接头和备用。
四、技术规格
| 型号 |
控制电动机功率(KW) |
工作电流(A) |
自耦变压器功率(KW) |
电流互感器电流比 |
热继电器整定电流参考值A |
起动时间总和
S |
| JJ01 -14 |
14 |
28 |
14 |
|
28 |
40 |
| JJ01 -14 |
20 |
40 |
20 |
|
40 |
| JJ01 -28 |
28 |
56 |
28 |
|
56 |
| JJ01 -40 |
40 |
80 |
40 |
|
80 |
60 |
| JJ01 -55 |
55 |
110 |
55 |
|
110 |
| JJ01 -75 |
75 |
142 |
75 |
|
142 |
120 |
| JJ01 -100 |
100 |
200 |
100 |
300/5 |
3.2 |
| JJ01 -115 |
115 |
230 |
115 |
300/5 |
3. 8 |
| JJ01 -135 |
135 |
270 |
135 |
600/5 |
2.2 |
| JJ01 -190 |
190 |
370 |
190 |
600/5 |
3. 1 |
| JJ01 -225 |
225 |
410 |
225 |
800/5 |
2.5 |
| JJ01 -260 |
260 |
475 |
260 |
800/5 |
3 |
| JJ01 -300 |
300 |
535 |
300 |
800/5 |
3.5 |
