三相变单相变压器

一、概述

本产品又称为斯考特变压器，是一种将三相输入变成两个单相输出的变压器。要求两个单项负教容置相同。否则，三相电流不平衡。它被广泛用于工矿企业特定负载的场合中，解决三相电流不平衡的问题.适用于交流50/60HZ工作頻率。该系列变压器绝缘耐热等级为F级。三相变单相变压器铁心为冷轧取向优质硅钢片迭积而成，线圈结构采用圆简、椭圆简和矩形简式。体积小，性能优，安全可靠。

三相变单相变压器是一种特殊的变压器，也称T接线变压器。利用它可以把三相交流电源变成单相交流电源，作为大容量单相负载的电源，以改善三相电网的不平衡程度。特别是作为工频用熔炼的电源理想，可以省去平衡用的电容器和电抗器。

三相变单相变压器是把三相输入变成一个单相输出的变压器。该变压器输入相电流三相接近平衡。頻率不失真。其他技术参数与使用条件和普通干式变压器相同。它比隔离变压器成本高。它被广泛用于工矿企业特定负载的场合中，解决三相电流严重不平衡的问题。本系列产品适用于交流50/60HZ,工作电压1140V以下。该系列变压器绝缘耐热等级为F,B,H级。产品制作按机械部标准JB/T8750-1998生产。

二、产品特点

节能效益分析：

1.采用优质冷轧硅钢片叠装；采用特殊浸漆工艺处理，烘箱干燥！有效降低了运行时的震动和哚声；以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。节能低哚线圏留有通风榷，空气流动畅通，有效降低线圈温度。

2.带外箱的产品：均带有脚轮{100KVA以下）、电压表、电流表、散热风扇、温度控制器、变压器温度超过80°启动风机、超温报轚器（变压器内部超过150°报警保护使用设备安全100KVA以上备有此功能）。

三、技术参数

输出电压准确性	±1%
电压变动率	≤1.5%
输出波形失真度	无波形失真
绝缘等级	F级、H级、HC级可供选择（常规为F级）
工作效率	≥98%
适用频率	50/60HZ
过载能力	允许超过1.2倍额定负载工作4小时（可长期满载）
噪声	≤35dB
温升	≤60℃
绝缘电阻	≥150MΩ
抗电强度	2500VAC/1min
冷却方式	干式风冷
工作环境	温度：-25〜+45℃湿度：≤90%
工作场所	海拔高度：≤5000m,无腐蚀性气体及导电粉尘

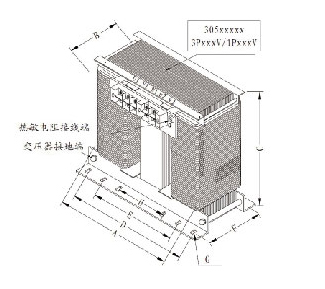

四、外型及安装尺寸

型号	容量（KVA)	输入电压	输出电压	连接组别	外形尺寸(mm)
型号	容量（KVA)	输入电压	输出电压	连接组别	A	B	C	D	F	G(安装孔)
SG-5	5	3Φ 380V 或其它	2Φ 220V 或其它	D/Y	320	210	290	200	110	10X20
SG-6	6				340	240	320	230	130	10X20
SG-10	10				360	280	300	250	170	10X20
SG-15	15				460	320	340	380	166	10X20
SG-20	20				460	340	400	380	155	10X20
SG-25	25				410	230	380	380	180	10X20
SG-30	30				450	360	460	380	185	12X20
SG-60	60				540	360	520	380	180	12X20
SG-80	80				600	400	630	440	230	12X20
SG-100	100				600	420	630	440	240	12X20
