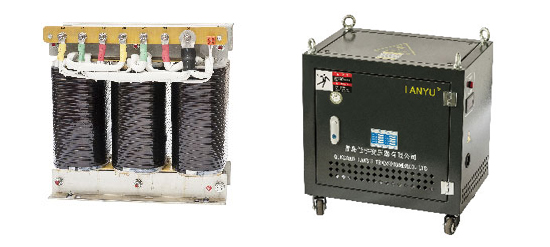

SG系列三相干式变压器(整流)
一、适用范围
  我公司多年来采用材料和工艺技术专业生产150VA到600KVA之间的三相干式变压器。
  SG系列三相干式变压器广泛适用于交流50/60HZ,输入、输出电压不超过1000V 的各种三相供电场合,产品的各种输入、输出电压高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容置的分配、次级单相绕组的设备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

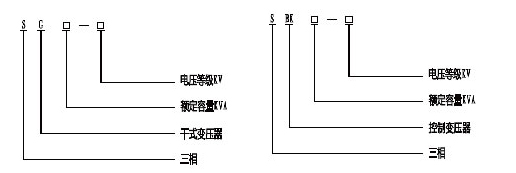

二、型号及含义

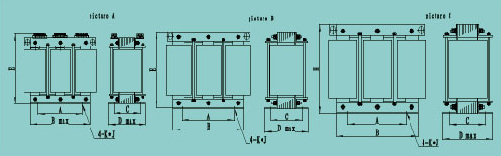

三、外型及安装尺寸


型号 外型尺寸 安装尺寸 安装孔
Bmax Dmax Emax A±0.4 C±1.5 K J
SG-100VA 120 72 110 84 53 6 12
SG-300VA 180 106 180 90 86 7 18
SG-500VA 180 116 180 90 96 7 18
SG-1000VA 240 124 230 120 99 9 25
SG-1500VA 240 124 230 120 99 9 25
SG-2000VA 240 144 230 120 119 9 25
SG-2500VA 240 144 230 120 119 9 25
SG-3000VA 300 160 280 150 125 11 25
SG-4000VA 300 160 280 150 125 11 25
SG-5000VA 300 175 280 150 140 11 25
SG-6000VA 300 185 280 150 150 11 25
SG-7000VA 300 185 280 150 150 11 25
SG-8000VA 360 185 340 200 135 11 25
SG-10000VA 360 185 340 200 135 11 25
SG-15KVA 410 200 390 200 160 11 25
SG-20KVA 430 215 390 200 175 11 25
SG-30KVA 450 270 410 200 180 11 25
SG-50KVA 510 300 460 300 200 11 25
SG-60KVA 535 330 435 300 220 11 25
SG-80KVA 600 340 490 300 220 11 25
SG-100KVA 600 350 530 300 240 11 25
