PRODUCT
产品分类
SSG系列三相伺服变压器


一、适用范围
SSG系列三相干式变压器呈我公司多年来采用优质材料和工艺技术专业生产100VA到1000KVA之间,参照SG同类产品技术,改进研制开发数控系统专用变压器,它们的外形和安装尺寸标准化,产品符合VDE0550、IEC439、JB5555、 GB5226等标准。适用于50/60HZ,输入输出电压不超过1000V的各种三相供电场合。产品的各种输入、输出电压的高低、输入输出位置、容置大小及分配均可根据用户的要求进行精心的设计与制造。

二、结构特点
系空气自冷式,具有体积小、重量轻、绝缘耐热、等级高的特点,加防护外罩壳可保护人身安全和防砸等优点。本公司设计的此系列产品采用进口优质冷轧硅钢片, 结构合理、性能好、效率高、噪音低,广泛用于数控机床控制系统作控制和动力电源之用。

三、型号及含义

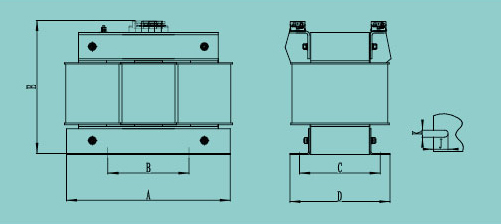

四、外型及安装尺寸


型号 外型尺寸 安装尺寸 安装孔
Bmax Dmax Emax A±0.4 C±1.5 K J
SSG-100VA 120 72 110 84 53 6 12
SSG-300VA 180 106 180 90 86 7 18
SSG-500VA 180 116 180 90 96 7 18
SSG-1000VA 240 124 230 120 99 9 25
SSG-1500VA 240 124 230 120 99 9 25
SSG-2000VA 240 144 230 120 119 9 25
SSG-2500VA 240 144 230 120 119 9 25
SSG-3000VA 300 160 280 150 125 11 25
SSG-4000VA 300 160 280 150 125 11 25
SSG-5000VA 300 175 280 150 140 11 25
SSG-6000VA 300 185 280 150 150 11 25
SSG-7000VA 300 185 280 150 150 11 25
SSG-8000VA 360 185 340 200 135 11 25
SSG-10000VA 360 185 340 200 135 11 25
SSG-15KVA 410 200 390 200 160 11 25
SSG-20KVA 430 215 390 200 175 11 25
