KSG系列输入电抗器


一、概述

此产品采用优质矽钢片和导线经工艺精制而成,具有体积小、温升低、无噪声等特点。通常安装在变频器调速器的输入或输出端,可抵制变频器产生的谐波向 电网传递,减少变频器产生的谐波对其他元件的干扰,改善电网质置、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。 用在变频器直流调速器的输出端。限制变频器与电机连接电缆的容性充电电流钝化变频器的PWM波德电压上升率。提高功率因数补偿因数、改善电网质置、平抑波形,是变频与电机间重要元件之一。

二、结构特点
1.该电抗器分为三相和单相两种,均为铁芯干式。
2.铁芯采用优质低损耗优质矽钢片,芯柱有多个气隙分成均为小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用优质导线绕制,排列紧密且均匀,外表不包绝缘层,具有美感且有较好的散热性能。
4.电抗器的线圈和铁芯组成一体后经过预烘—真空浸漆—热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地 运行。
5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

三、性能参数
1.适用于任何品牌变频器
2.压降:分5V和9V两种
3.额定绝缘水平5KV/min
4.绝缘电阻:铁芯-绕组1000VDC,绝缘阻值≥100MΩ
5.电抗器各部件的温升限值:铁芯不超过85K,线圈温升不超过95K。
6.电抗器噪音小于65dB(与电抗器水平距离点1米测试)
7.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
8.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.
9.三相电抗器的任意两相电抗值之差不大于±3#。

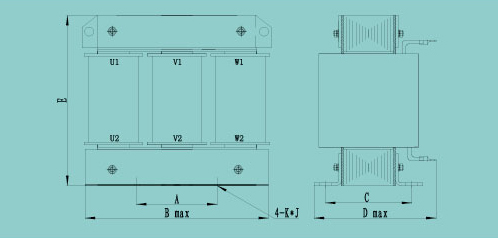

四、外形及安装尺寸


变频器功率(KW) 输入电抗器型号 电压降
(V)
额定
电流
(A)
外形尺寸
长*宽*高(rnm)
安装尺寸 (mm) 变频器
功率
(KW)
输入电
抗器型
电压降
(V)
额定
电流
(A)
外形尺寸
长*宽*高(mm)
安装尺寸 (mm)
0.75 KSG-0. 75 5 10 120*105*105 85*55 55 KSG-55 5 150 240*165*210 120*95

1.5 KSG-1.5 5 10 120*105*105 85*55 75 KSG-75 5 200 240*180*230 120*105
2.5 KSG-2.5 5 10 120*105*105 85*55 93 KSG-93 5 250 240*180*255 120*105
4 KSG-4 5 15 180*125*155 90*80 110 KSG-110 5 275 240*180*255 120*105
5.5 KSG-5.5 5 15 180*125*155 90*80 132 KSG-132 5 330 275*200*310 150*115
7.5 KSG-7.5 5 20 180*125*155 90*80 160 KSG-160 5 450 275*200*350 150*115
11 KSG-11 5 30 180*125*155 90*80 187 KSG-187 5 500 275*200*380 150*125
15 KSG-15 5 40 180*125*155 90*80 200 KSG-200 5 510 275*200*380 150*125
18 KSG-18 5 50 180*125*155 90*80 220 KSG-220 5 540 275*200*380 150*125
22 KSG-22 5 60 180*140*155 90*90 250 KSG-250 5 625 275*200*410 150*125
30 KSG-30 5 80 240*150*210 120*95 315 KSG-315 5 800 275*210*430 150*135
37 KSG-37 5 110 240*165*210 120*95 375 KSG-375 5 1000 300*240*525 160*135
45 KSG-45 5 125 240*165*210 120*95 400 KSG-400 5 1100 300*240*525 160*135
